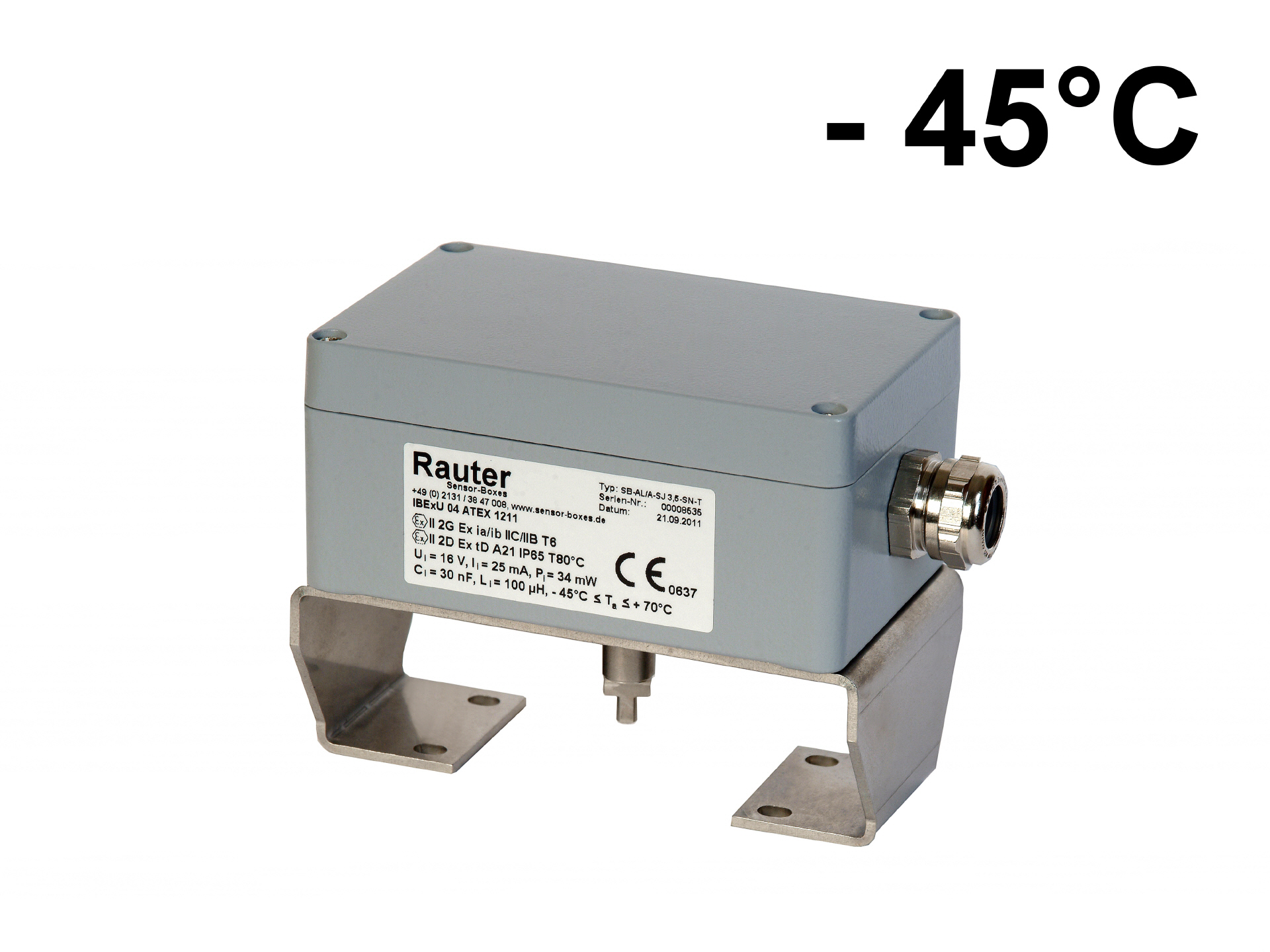

Ex i ...  - 45°C  8 V DC induktive Endschalterbox
Ex ed ...  - 55°C  4 - 250 V AC/DC mechn. Endschalterbox
Ex emb ... / ed ... 4 - 250 V AC/DC Reed-Endschalterboxen
24 V DC induktive Endschalterboxen
4 - 250 V AC/DC mechn. Endschalterboxen
Konsolen und Anbausatz Endschalterboxen
Endschalterbox Endschalterboxen Positionsrückmelder Armaturen-Automation Rückmeldeeinheit Armaturen-Rückmeldung Endschalterkasten Endschalterkästen Positionsrückmeldung
Endschalterbox Endschalterboxen Positionsrückmelder Armaturen-Automation Rückmeldeeinheit Endschalterkasten Endschalterkästen Sensoren und Endschalter pneumatische Schwenkantriebe pneumatische Drehantriebe pneumatische Linearantriebe Endlagenrückmeldung Rückmeldekästen Rückmeldekasten Tieftemperatur-Endschalterbox
Rückmeldeeinheit für pneumatische Schwenkantriebe


Endschalterbox, Endschalterkasten, Positionsrückmelder zur Armaturen-Automation



Unsere Stärke ist die Herstellung von Sonder-Endschalterboxen nach kunden-spezifischen Anforderungen.

Weiterhin die Herstellung von hochwertigen Standard-Endschalterboxen.

Seit 2003 fertigen wir in Handarbeit Endschalterboxen, welche mittlerweile weltweit präzise im Einsatz sind, Referenzliste Endschalterboxen Ausland.

Sogar in der Bodenstation der europäischen Träger-Rakete " Ariane " in Kourou, Französisch-Guayana, sorgen unsere Ex i ... 8 V DC Aluminium-Endschalterboxen für eine einwandfreie und sichere Armaturen-Kontrolle.

Unsere Endschalterboxen sind beständig gegen die in der Praxis auftretenden Bedingungen, wie mechanische Belastungen: statisch und dynamisch sowie Umweltbelastungen: Feuchtigkeit, Kälte, Hitze, Druck und chemische Reaktionen.

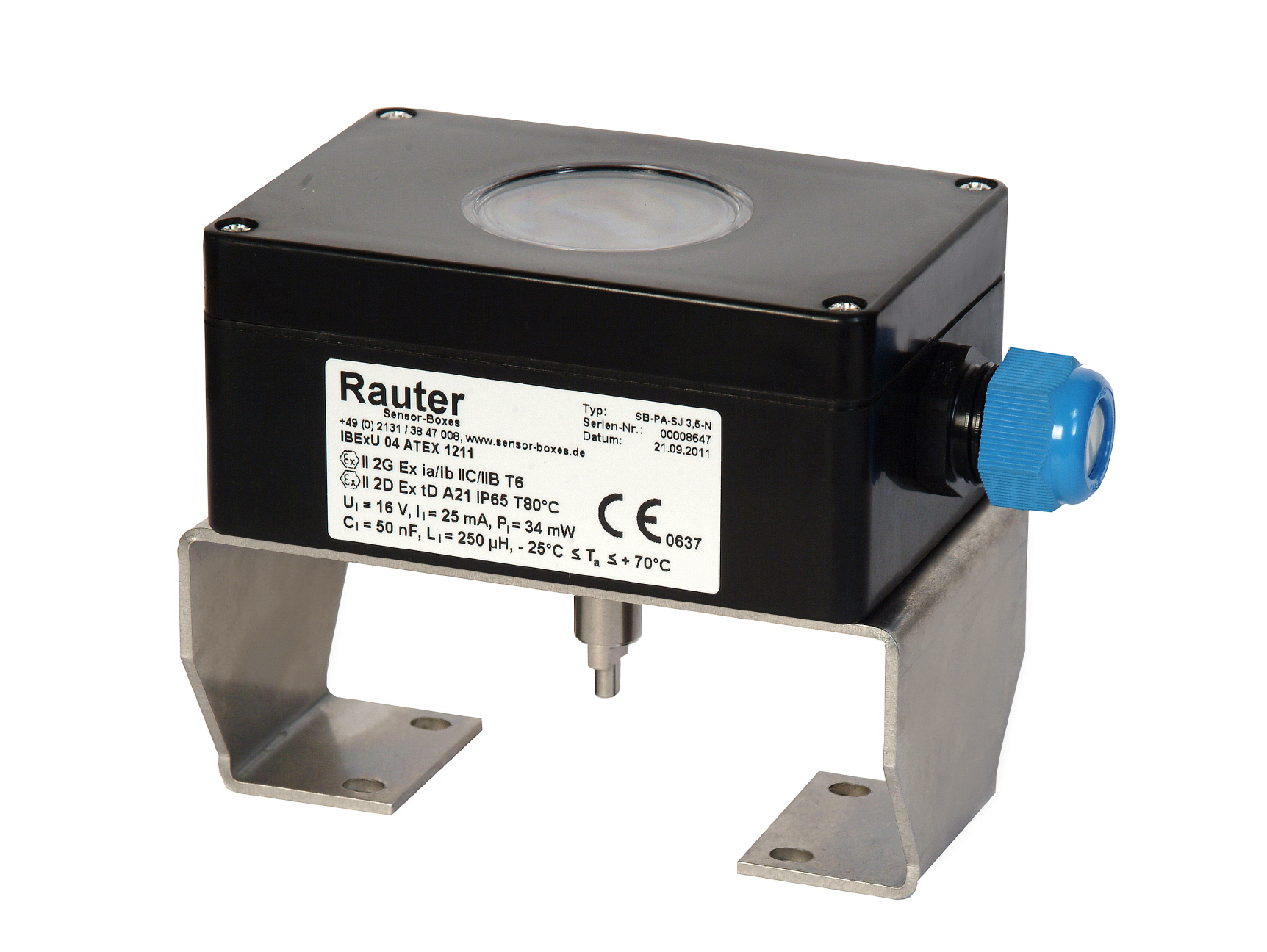

Bewährte Ex i ... 8 V DC Chemie-Endschalterbox zur Armaturen-Automation

Ex i ... 8 V DC Chemie-Endschalterbox mit 2x Pepperl+Fuchs SJ 3,5-N für pneumatische Dreh- und Schwenkantriebe

Die Vorteile: Langlebig und präzise durch hochwertige Materialien: Aluminium-Schaltfahnen, Edelstahl-Welle, Edelstahl-Platine und Edelstahl-Verbindungs- und Befestigungselemente. Weiterhin Vestamide-Gehäuse speziell für den Einsatz in der aggressiven Chemie-Industrie. Sehr gut beständig gegen Fette, Öle, Kraftstoffe, Hydraulikflüssigkeiten, viele Lösungsmittel sowie Salzlösungen und andere Chemiekalien.

Die Chemie-Endschalterbox ist ausgestattet mit den Ex i ... 8 V DC induktiven eigensicheren Schlitz-Sensoren von Pepperl+Fuchs: 2x Typ: SJ 3,5-N, Namur Öffner.

Datenblatt Chemie-Endschalterbox
Dokumentation-Chemie-Endschalterbox
ATEX-Bescheinigung Endschalterboxen
Datenblatt Konsolen Gr. 1 - 4

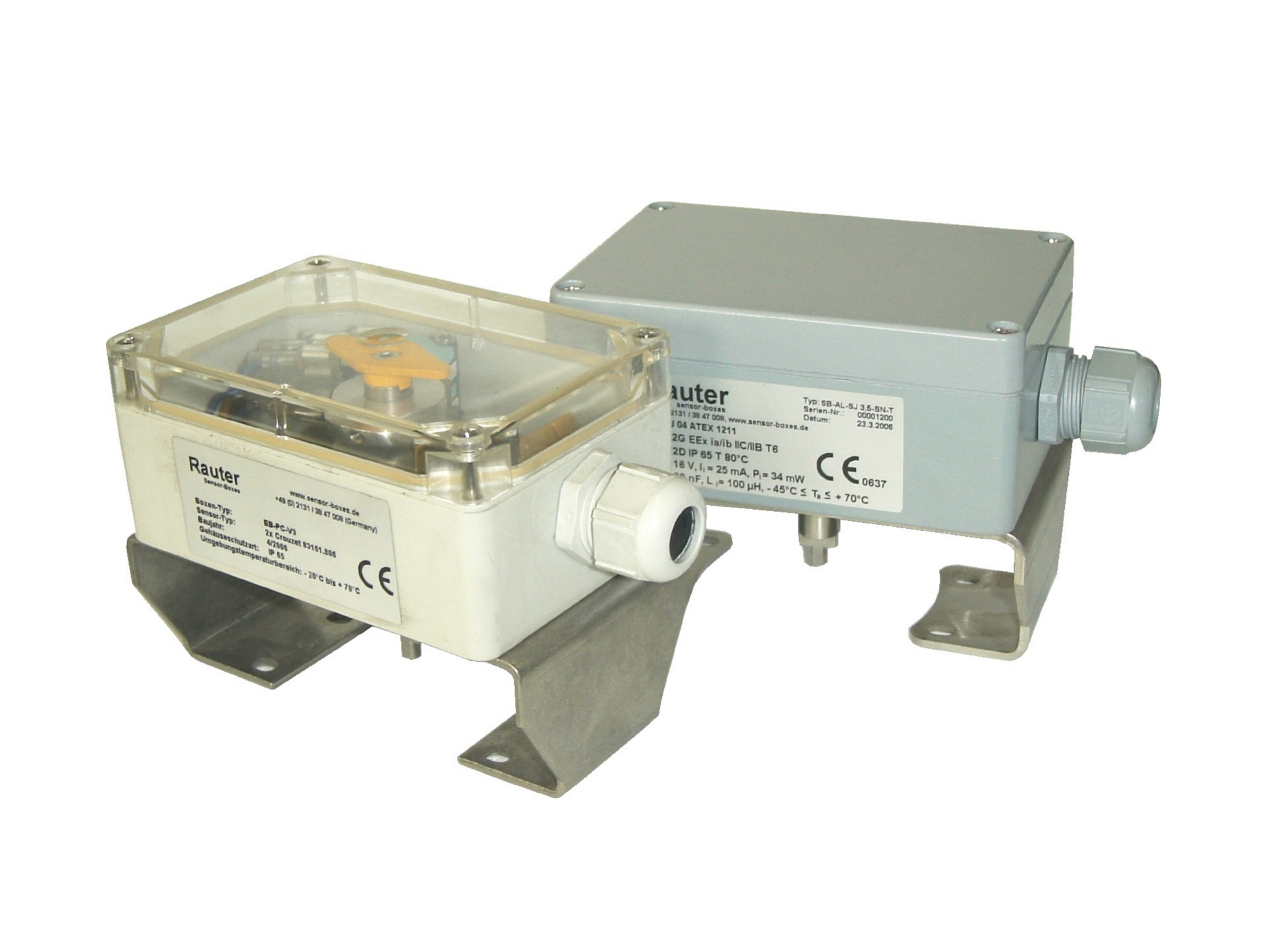

4 - 250 V AC/DC mechanische 3D-Endschalterbox zur Armaturen-Automation

4 - 250 V AC/DC mechanische 3D-Endschalterbox für pneumatische Drehantriebe

Einsatz in der Petrochemie

Robust, hohe Festigkeit, geringes Gewicht und guter Korrosionsbeständigkeit. Gut aus der Distanz erkennbare 3D-Anzeige für Stellung "Open/Close".

Die mechn. 4 - 250 V AC/DC Crouzet-Endschalter, Wechsler, sind normal mit versilberten Kontakten ausgestattet, 2x Typ: 83161.338. Optionell aber auch mit vergoldeten Kontakten erhältlich. Vergoldete Kontakte werden bevorzugt für kleine Ströme wie I = 100 mA und U = 4 bis 30 V DC verwendet.

Datenblatt Endschalterbox
Dokumentation Endschalterbox
Datenblatt Konsolen Gr. 1 - 4





Ex i ... 8 V DC Edelstahl-Endschalterkästen zur Armaturen-Automation

                         Ex i ... 8 V DC Edelstahl-Endschalterbox für Drehantriebe

                       Ex i ... 8 V DC Edelstahl-Endschalterbox für Linearantriebe



Ideal für den rauhen Offshore-Bereich

Mit den austenitischen rostfreien Edelstählen, wie z.B V2A = 1.4301 oder optionell V4A = 1.4571, welche  korrosions- und säurebeständig sind und gleichzeitig hohe mechanische Belastungen aushalten, ist der Einsatz für den Offshore-Bereich bestens gegeben.

Ausgestattet sind diese Endschalterkästen zur Armaturen-Rückmeldung mit den induktiven eigensicheren Ex i ... 8 V DC P+F SJ 3,5-N, SJ 3,5-SN oder SJ 3,5-S1N. Schaltelementfunktion dieser Sensoren: Namur-Öffner oder Namur-Schließer.

Diese Endschalterboxen sind geeignet zur Montage auf pneumatische Dreh- und Schwenkantriebe mit Schnittstelle nach VDI / VDE 3845 sowie geeignet zur Montage an pneumatische Linearantriebe mit Schnittstellen nach NAMUR IEC 534.

Datenblatt-Endschalterboxen
Dokumentation Endschalterboxen
ATEX-Bescheinigung Endschalterboxen
Datenblatt Konsolen Gr. 1 - 4
Datenblatt Anbausatz Linearantriebe





Ex ed ...  - 55°C  4 - 250 V AC/DC Tieftemperatur-Endschalterbox zur Armaturen-Automation

Ex ed ...  - 55°C  4 - 250 V AC/DC Endschalterbox für pneumatische Dreh- und Schwenkantriebe

Speziell für die Öl- und Gas-Industrie

Der Einsatz der Tieftemperatur-Endschalterbox zur Armaturen Automation bzw. zur Armaturen-Rückmeldung ist in extremen Kälte-Regionen wie z.B. Sibirien - Russland.

Die mechanischen 4 - 250 V AC/DC Ex d ... Einbauschalter von Bartec sind normal mit versilberten Kontakten ausgestattet, Typ: 07-1511. Optionell aber auch mit vergoldeten Kontakten, Typ: 07-1581. Die Schaltelementfunktion der Einbauschalter: Schließer, Öffner oder Wechsler.

Diese Tieftemperatur-Endschalterbox ist geeignet zur Montage auf pneumatische Dreh- und Schwenkantriebe mit Schnittstelle nach VDI / VDE 3845 sowie geeignet zur Montage an pneumatische Linearantriebe mit Schnittstellen nach NAMUR IEC 534.

Datenblatt Endschalterbox
Dokumentation Endschalterbox
ATEX-Bescheinigung Endschalterbox
Datenblatt Konsolen Gr. 1 - 4





Edelstahl-Endschalterkasten mit 3D-Anzeige zur Armaturen-Automation

Ex i ... 8 V DC Edelstahl-Endschalterbox mit 3D-Anzeige für pneumatische Dreh- und SchwenkantriebeInnenansicht Ex i ... 8V 3D Edelstahl-Endschalterbox mit 2x P+F SJ 3,5-S1N

Gut aus etwa 40m erkennbare 3D-Anzeige für Stellung OPEN und CLOSED. Das Rittal-Gehäuse besteht aus dem Edelstahl V2A = 1.4301 oder optionell aus dem hochwertigen Edelstahl V4A = 1.4571. Alle außenliegenden Teile wie Kabelverschraubung, Befestigungselemente, Welle und Konsole, sind natürlich auch aus Edelstahl, wobei auch diese optionell aus 1.4571 erhältlich sind.

Ausgestattet ist der Endschalterkasten mit den induktive eigensicheren Schlitz-Sensoren von Pepperl+Fuchs: Ex i ... 8 V DC SJ 3,5-S1N, Namur Schließer.

Dieser Endschalterkasten ist geeignet zur Montage auf pneumatische Dreh- und Schwenkantriebe mit Schnittstelle nach VDI / VDE 3845.

Dokumentation Edelstahl-Endschalterkasten





Sonder-Endschalterkästen, 6 Sensoren zur Armaturen-Automation

                            Sonder-Endschalterbox mit 6x Ex i ... 8 V DC Pepperl+Fuchs Sensor SJ 3,5-N





In bestimmten Situationen ist es erforderlich

das die Abfrage von Armaturen-Positionen 2- oder 3-fach abgesichert wird oder aber eine Zwischen-Position erforderlich ist. Diese Sonder-Endschalterboxen können mit 2 bis 6 Stück Schlitz-Sensoren ausgestattet werden.

Sonder-Endschalterkasten für Armaturen-Automation mit 6 Stück induktiven eigensicheren Ex i ... 8 V DC Pepperl+Fuchs Sensoren SJ 3,5-N, 3x für Position "Auf" und 3x für Position "Zu".

Diese Sonder-Endschalterboxen sind geeignet zur Montage auf pneumatische Dreh- und Schwenkantriebe mit Schnittstelle nach VDI / VDE 3845 sowie geeignet zur Montage an pneumatische Linearantriebe mit Schnittstelle nach NAMUR IEC 534.

Dokumetation Sonder-Endschalterboxen 2 - 6 Sensoren







Nachfolgend einige Endschalterboxen-Varianten, welche speziell nach Kundenwunsch angefertigt wurden



24 V DC Positionsrückmelder zur Endlagen-rückmeldung

Positionsrückmelder mit 3x 24 V DC Pepperl+Fuchs Sensor SB 3,5-E2

Dieser Positionsrückmelder zur Endlagenrückmeldung wurde nach speziellen Kundenanforderungen für die Fa. LANXESS Deutschland, Leverkusen gefertigt.

Positionsrückmelder für Armaturen-Automation mit 3 Stück induktiven 10 - 30 V DC Pepperl+Fuchs Sensoren SB 3,5-E2, für die Positionen 0°, 90° und 180°. Alle 3 Stück Aluminium-Schaltfahnen sind unabhängig voneinander einstellbar.

Diese speziellen Ex i ... 8 V DC Positionsrückmelder zur Endlagenrückmeldung sind geeignet zur Montage auf pneumatische Dreh- und Schwenkantriebe mit Schnittstelle nach VDI / VDE 3845 sowie geeignet zur Montage an pneumatische Linearantriebe mit Schnittstellen nach NAMUR IEC 534.





Ex i ... 8 V DC Positionsrückmelder zur Endlagen-rückmeldung

Ex i ... 8 V DC Positionsrückmelder mit 2x P+F Sensor SJ 2-SN zur Endlagenrückmeldung

Dieser Positionsrückmelder zur Endlagenrückmeldung wurde nach speziellen Kundenanforderungen für die Fa. Hartmann Valves, Burgdorf gefertigt.

Ausgestattet ist der Positionsrückmelder mit 2x Ex i ... 8 V DC Pepperl+Fuchs Sensoren SJ 2-SN für die Positionen Auf und Zu. Die Aluminium-Schaltfahnen sind unabhängig voneinander einstellbar.

Dieser spezielle Ex i ... 8 V DC Positionsrückmelder zur Endlagenrückmeldung ist geeignet zur Montage auf pneumatische Dreh- und Schwenkantriebe mit Schnittstelle nach VDI / VDE 3845.





24 V DC Rückmeldeeinheit für Armaturen-Automation

24 V DC Rückmeldeeinheit mit IFM-Sensoren für Armaturen-Automation

Diese Rückmeldeeinheit für Armaturen-Automation ist nach speziellen Kundenanforderungen für die Fa. ThyssenKrupp Steel Europe, Duisburg gefertigt.

Ausgestattet ist die Rückmeldeeinheit mit 2x 19,2 - 30 V DC IFM Sensoren GI701S mit Kabeldose EVT401 für die Positionen Auf und Zu. Die Edelstahl-Schaltfahnen sind variabel einstellbar.

Diese 24 V DC Rückmeldeeinheit für Armaturen-Automation ist geeignet zur Montage auf pneumatische Dreh- und Schwenkantriebe mit Schnittstelle nach VDI / VDE 3845.





Endschalterbox zur Endlagenrückmeldung

Endschalterbox mit mechanischen Schmersal-Endschaltern zur Endlagenrückmeldung

Diese Endschalterbox zur Endlagenrückmeldung wurde nach speziellen Kundenanforderungen für die Fa. Hoffmann-La Roche, Basel (Schweiz) gefertigt.

Augestattet ist der Positionsrückmelder mit einem über Nockenscheibe zwangsgeführten 4 - 250 V AC/DC mechanischen Schmersal-Endschalter für die Schaltstellung Zu und Auf.

Dieser Positionsrückmelder ist geeignet zur Montage auf pneumatische Dreh- und Schwenkantriebe mit Schnittstelle nach VDI / VDE 3845.
